당사는 최근 스마트 시티 환경 관리 인프라 고도화를 위한 부산환경공단 해수 및 강우 모니터링 시스템 구축 프로젝트를 성공적으로 완료했습니다. 본 포스팅에서는 현장 데이터의 안정적인 원격 수집부터 통합 관제 체계 구축까지, 핵심 네트워크 아키텍처와 시공 과정을 전문적인 기술 관점에서 상세히 정리해 드립니다.
프로젝트 배경 및 전체 시스템
이프로젝트가 시작된 이유는 스마트 시티 및 환경 관리 시스템의 핵심은 현장 데이터를 원격지로 지연 없이, 그리고 안전하게 전송 및 집결하는 것입니다. 본 프로젝트는 부산환경공단 관할 구역 내 관로 수위를 고정밀 센서로 측정하고, 이를 실시간 데이터화하여 재난 대응 능력을 강화하기 위해 기획되었습니다.
이번 시스템 구축의 기술적 핵심은 별도의 독립형 게이트웨이 장비 도입 없이, Modbus Gateway 기능, VPN, 그리고 LTE 통신 기능을 단일 기기에 집약한 산업용 LTE 라우터 ‘IPR-422’를 적용하여 네트워크 단계를 대폭 간소화한 데 있습니다.

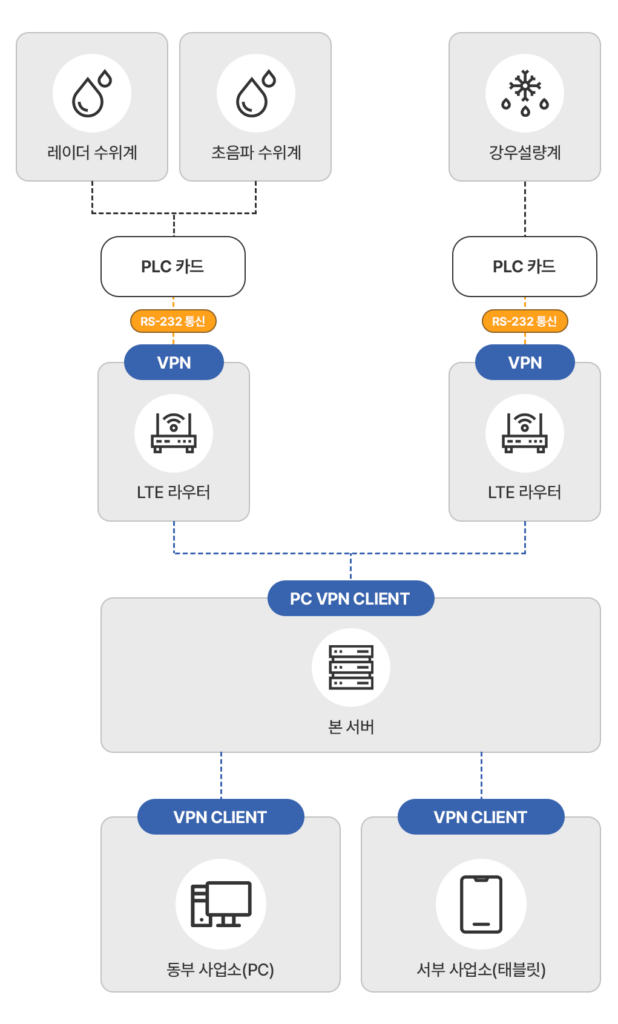

전체 시스템 구성 흐름
1단계: 현장 데이터 수집 및 통신 체계 (수위계 및 강우설량계)
- 표준 수집 구조: 레이더·초음파 수위계 및 강우설량계 등 현장 계측 센서의 측정값은 개별 PLC 카드를 경유합니다. 이후 표준화된 RS-232 통신 규격을 통해 LTE 라우터로 안전하게 전달되어 메인 서버로 실시간 수집됩니다.
2단계: 본사 통합관제 센터 및 API 연동
- 통합 관제 서버: 현장의 모든 데이터는 PC VPN Client 환경을 통해 메인 서버로 집결되어 상시 통합 관제가 수행됩니다.
- 해수 API 연동 및 오차 보정: 공공 해수 개방 API 데이터를 본 서버와 연동하여 외부 환경 변수를 교차 모니터링합니다. 특히 공공 API가 가지는 지리적·수치적 오차 한계를 극복하기 위해, 현장 실측값과 API 수치를 비교하여 격차만큼 자동으로 수치를 보정(스케일링)하는 알고리즘을 적용함으로써 관제 데이터의 신뢰도와 정확도를 극대화했습니다.
3단계: 원격 모니터링 클라이언트
- 분산 관제 체계: 메인 서버를 축으로 동부 사업소(PC, VPN Client)와 서부 사업소(태블릿, VPN Client)를 다중 연결하여, 각 사업소 담당자가 현장 상황을 실시간으로 확인하고 신속하게 대응할 수 있는 원격 분산 관제 체계를 완성했습니다.
핵심 네트워크 기술 요소

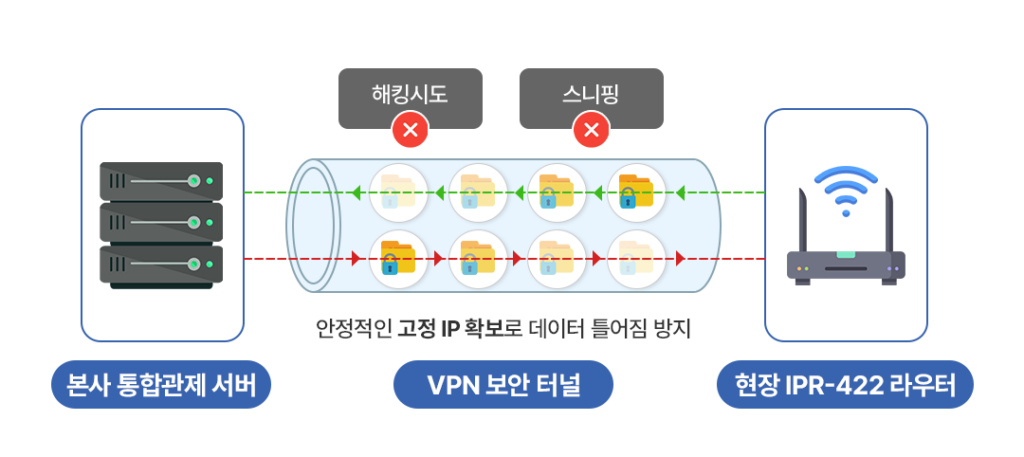

VPN 기반 전용선 급 보안 및 고정 IP 환경 구축
· 고정 IP 확보
고가의 고정 공인 IP 회선 구축 비용을 절감하는 동시에, VPN을 통해 고정 IP를 안정적으로 할당받아 유동 IP 환경에서 발생할 수 있는 데이터 수집 오류를 원천 차단했습니다.
· 보안 터널링
공중망(LTE)을 전용선 수준의 암호화된 보안 통신 경로로 활용하여 외부 해킹 위협을 방지하고, 패킷 유실 없는 상시 안정적인 통신 세션을 유지합니다.

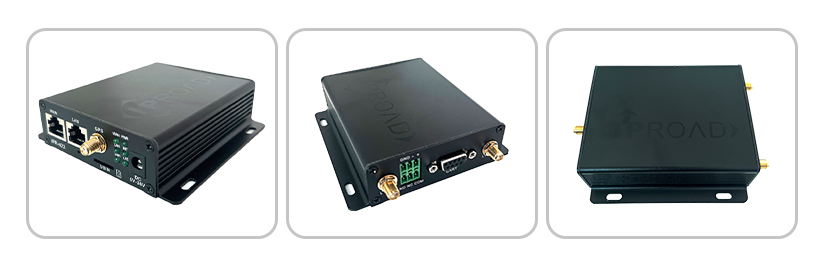

Modbus Gateway 내장형 LTE 라우터 ‘IPR-422’
· 이질적 네트워크 간 프로토콜 변환
현장의 PLC 및 계측 장비는 시리얼 기반의 Modbus RTU 방식을 사용하는 반면, 상위 관제 서버는 이더넷 기반의 Modbus TCP 환경을 요구합니다. 이 두 규격을 상호 호환하기 위해 프로토콜 변환(‘통역’) 기능이 필수적입니다.
· 인프라 간소화
기존 방식인 [현장 센서] ➔ [외장형 Modbus Gateway] ➔ [LTE 라우터] 구조를 탈피하고, IPR-422의 내장형 Modbus Gateway 기능을 활용하여 라우터 직결만으로 통신 변환과 무선 전송이 동시 수행되도록 설계함으로써 시스템의 물리적 포인트를 줄이고 장애 요소를 최소화했습니다.

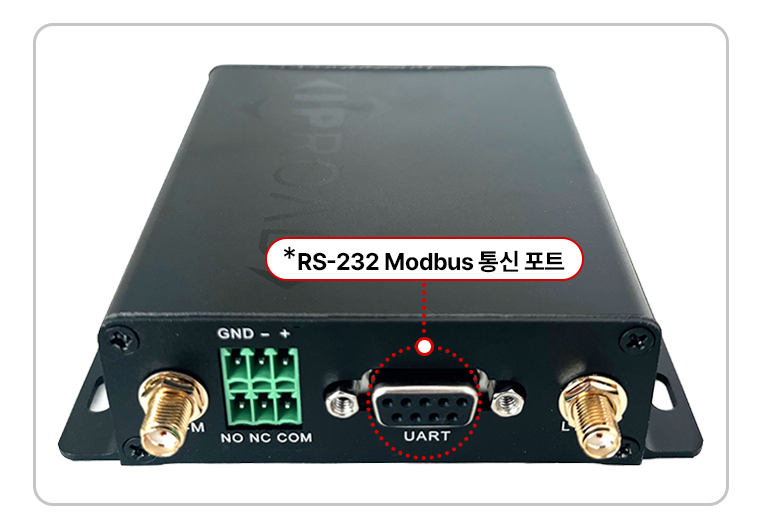

고안정성 RS-232 실시간 데이터 전송 규격
계측 장비와 라우터 간의 물리적 인터페이스는 구조가 단순하고 노이즈 대응력이 우수한 RS-232 통신 규격을 채택하여 양방향 데이터 손실 없는 실시간 교환을 보장했습니다. (향후 확장 환경에 따라 RS-485 멀티드롭 구성으로의 전환 또한 유연하게 대응 가능합니다.)
현장 설치 및 시스템 구축 프로세스

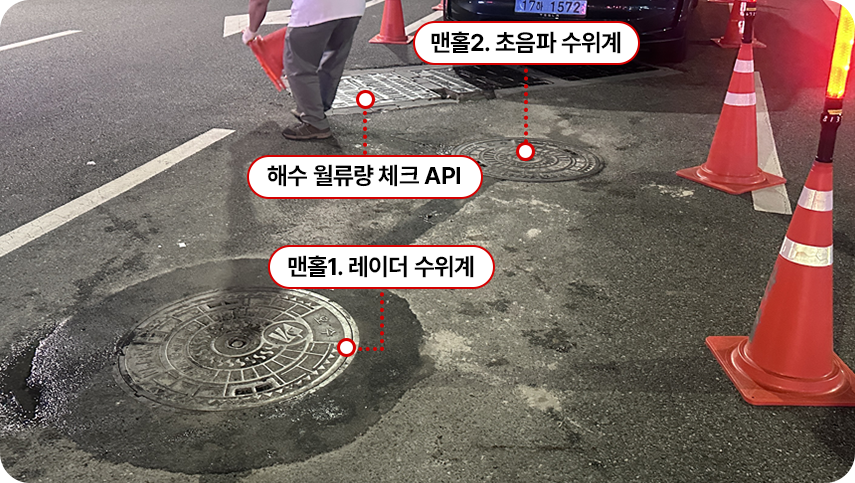

1. 현장 사전 점검 및 대상
본 프로젝트는 실시간 침수 및 해수 유입을 감시하기 위한 핵심 거점에 구축되었습니다. 하수도로 역류하는 해수 월류량을 공공 API와 교차 대조하고, 관로 내부 수위 변화를 정밀하게 계측하기 위해 1번 맨홀에는 레이더 수위계, 2번 맨홀에는 초음파 수위계를 이중 배치하였습니다.

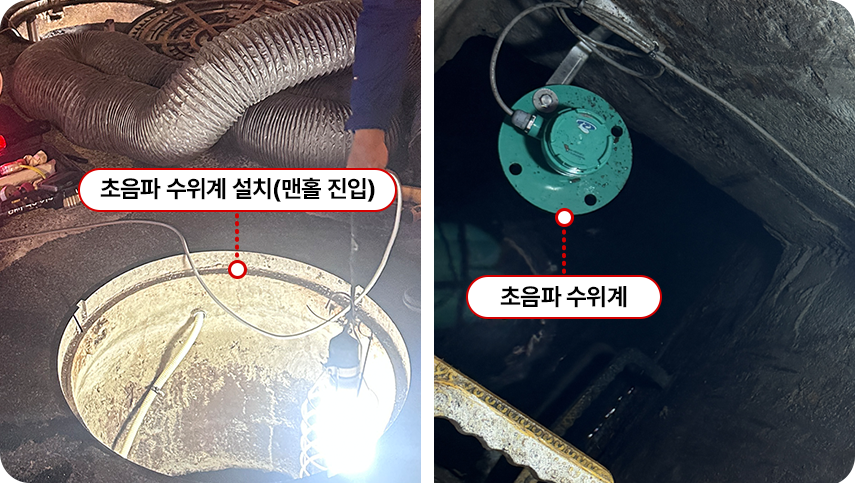

2. 고정밀 수위 측정 센서 설치 (맨홀 내부)

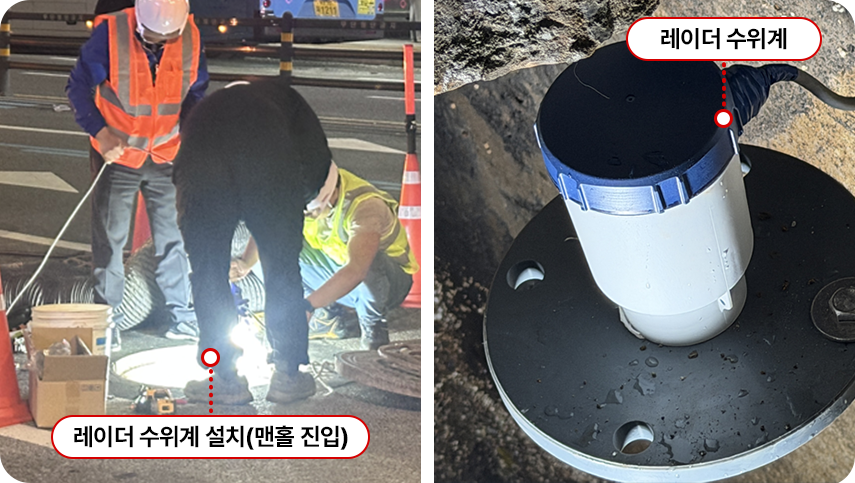

작업 안전 지침에 따라 철저한 안전 장비를 착용한 전문 엔지니어들이 각 맨홀 내부로 진입하여 현장 여건에 최적화된 위치에 레이더 및 초음파 수위 측정 센서를 견고하게 장착했습니다.

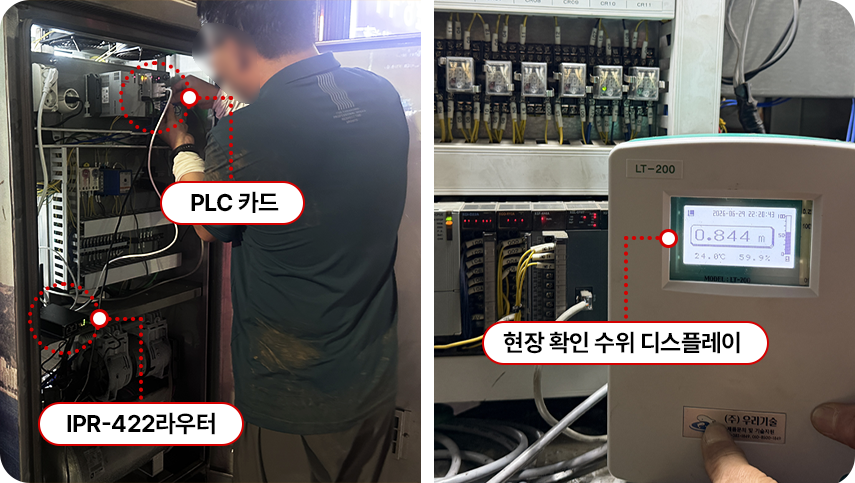

3. 통신 연동 및 현장 디스플레이 구축
제어반 내부에서 PLC 카드와 IPR-422 라우터를 정밀 연동하여 센서 데이터가 유실 없이 송수신되도록 결선 작업을 완료했습니다. 또한, 현장 점검 시 관제 페이지 접속이 용이하지 않은 긴급 상황을 대비하여 현장 확인용 수위 디스플레이 장치를 추가 설치, 현장 작업자가 즉각적으로 수치를 파악할 수 있도록 편의성을 높였습니다.

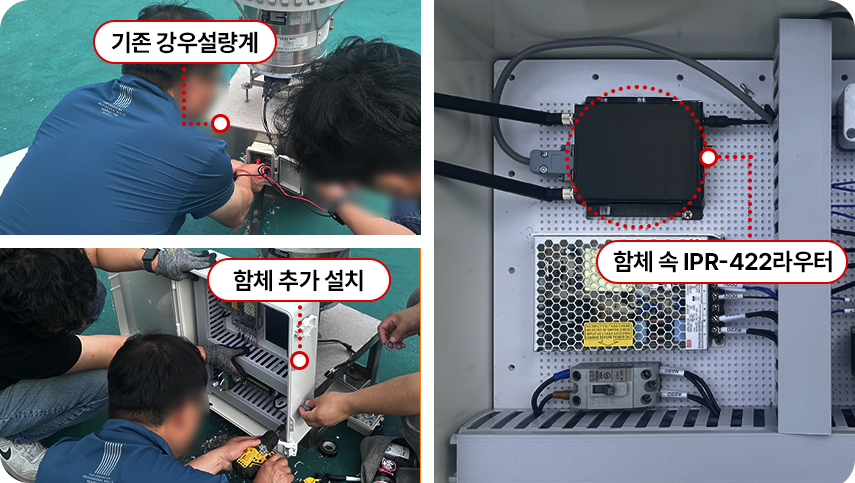

4. 강우설량계 데이터 연동 및 제어함 구축
기존 운영 중이던 강우설량계의 펄스/데이터 신호를 안정적으로 흡수하기 위한 전용 제어함 설치 작업을 병행했습니다. 함체 내부에는 IPR-422 라우터와 산업용 전원 공급 장치(SMPS)를 깔끔하게 매립 및 고정하여 혹독한 외부 환경에서도 견딜 수 있는 방수·방진형 통신 인프라를 구축했습니다.
5. 시스템 연동 검증 및 인수 교육
하드웨어 설치 및 네트워크 연동 공정이 완료된 직후, 통합 관제 모니터링 소프트웨어를 통해 센서 실측 데이터가 서버로 정상 송출되는지 최종 검증 테스트를 거쳤습니다.
또한, 현장 유지보수 및 실무 운영을 담당하는 공단 관계자분들을 대상으로 실무 중심의 시스템 운영 방법, 데이터 검증 절차, 장애 대처 가이드에 대한 기술 교육을 진행하며 프로젝트를 성공적으로 매듭지었습니다.
이번 부산환경공단 해수 및 강우 모니터링 시스템 구축을 통해, 관리자는 PC 및 모바일 환경에서 지하 관로의 수위 상태와 강우량을 24시간 실시간으로 통합 관리할 수 있게 되었습니다.
VPN 보안 터널링을 통한 고안정성 통신 인프라 확보와, IPR-422 라우터 기반의 통신 장비 간소화 모델은 스마트 시티뿐만 아니라 다양한 산업 현장 및 특수 환경의 원격 모니터링 시스템 구축을 위한 모범적인 표준이 될 것입니다.
유사한 산업용 IoT(IIoT) 시스템 구축이나 산업용 LTE 라우터, VPN 통신 솔루션 도입을 검토 중이시라면 언제든지 당사 고객센터로 문의해 주십시오. 현장 환경에 최적화된 전문 컨설팅과 맞춤형 솔루션을 제안해 드리겠습니다.
